a级毛片无码免费久久_亚洲综合福利一区_午夜色播在线观看_欧美黑人ⅩXXX猛交_国产精品黄a在线观看_精品熟女女一区二区三_日本高清视频亚洲精品_色色五月丁香婷婷_大學生一級毛片高清版_片多多在线观看视频

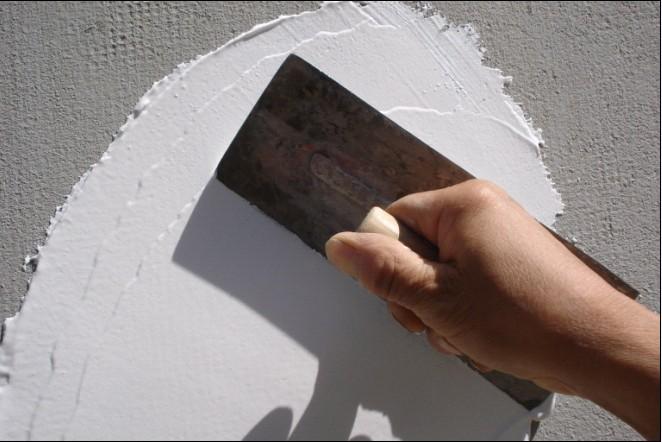

解決辦法：如果墻面氣泡或空鼓較小，可以通過(guò)打磨的方式處理后再用墻錮進(jìn)行界面處理，然后批刮；如果墻面空鼓較大，已經(jīng)造成大面積脫落，則建議全部鏟除后用墻錮進(jìn)行處理，然后批刮。

疑問(wèn)二：膩?zhàn)訉臃刍瘒?yán)重是怎么造成的，應(yīng)該如何處理？

答：膩?zhàn)痈稍锖蟮舴?，究其根源，可以最終歸結(jié)為粘結(jié)體系沒(méi)有發(fā)揮其作用，而為什么粘結(jié)體系，不論是無(wú)機(jī)粘結(jié)劑還是有機(jī)粘結(jié)劑失去作用，可以從以下幾方面考慮：

a 、膩?zhàn)颖旧碚辰Y(jié)劑質(zhì)量存在問(wèn)題；

b 、粘結(jié)劑沒(méi)有發(fā)揮作用，膠粘劑的膠粘機(jī)理是含有膠粉的濕砂漿，隨著水份在基層吸收、水硬性材料反應(yīng)消耗、面層向空氣揮發(fā)三方面減少，樹(shù)脂顆粒逐漸靠近，界面逐漸模糊，樹(shù)脂逐漸相互融合，最終成為連續(xù)的高分子連接體，這一過(guò)程主要發(fā)生在砂漿的氣孔及固體表面，所以形成了粘結(jié)作用。而如果我們由于批刮膩?zhàn)訉舆^(guò)薄或者批刮后強(qiáng)制通風(fēng)或者加熱烘干，都會(huì)造成水份散失過(guò)快，粘結(jié)劑的樹(shù)脂顆粒不能很好的形成連接體，從而喪失了粘結(jié)作用。

解決辦法： 輕度掉粉可以用濕毛巾將浮灰處理掉，然后用墻錮進(jìn)行界面處理，再進(jìn)行批刮就可以注意批刮厚度；

c 、膩?zhàn)訉尤绻刍瘒?yán)重，則建議鏟除后用墻錮做界面處理再進(jìn)行批刮。

疑問(wèn)三：膩?zhàn)訉娱_(kāi)裂是怎么造成的，應(yīng)該如何處理？

答：膩?zhàn)娱_(kāi)裂原因是多方面的，有外部原因，也有內(nèi)部原因。 從外部講，干濕變化形成干縮裂縫；溫度變化與熱脹冷縮引起溫度裂縫；墻體結(jié)構(gòu)變形靜動(dòng)荷載引起結(jié)構(gòu)裂縫等。而從內(nèi)部來(lái)講，產(chǎn)品質(zhì)量、施工工藝（批刮厚度、界面處理）、養(yǎng)護(hù)方式等諸多因素都可能引發(fā)膩?zhàn)娱_(kāi)裂。

解決辦法：

a 、干濕，溫度變化或者批刮過(guò)厚造成的微小裂紋：可以打磨，涂刷墻錮后批刮，注意控制厚度；

b 、批刮過(guò)厚等造成的大裂紋，鏟除后涂刷墻錮，再進(jìn)行膩?zhàn)樱?

c 、墻體開(kāi)裂造成的大裂紋，鏟除后涂刷墻錮，粘貼網(wǎng)格布，再進(jìn)行膩?zhàn)优危绻麎w裂紋較大，就要對(duì)墻體進(jìn)行處理；

問(wèn)：干粉膩?zhàn)拥南牧?，如何?jì)算裝修的用量？

答： 理論消耗量： 2公斤／平方米（批刮厚度 0.5mm ～ 1mm ，兩遍）

干粉膩?zhàn)佑昧?= 理論消耗量 × 批刮膩?zhàn)用娣e

批刮膩?zhàn)用娣e = 居室建筑面積 ×(3.5 ～ 4)

疑問(wèn)四：膩?zhàn)优螘r(shí)，為什么施工溫度要在5℃以上？

答：膩?zhàn)又杏袡C(jī)添加劑的溶解需要在一定的溫度下，施工的環(huán)境溫度低，膩?zhàn)犹砑觿┑娜芙馑俣确浅＞徛?，添加劑不能充分溶解，將影響施工性能和后期成膜質(zhì)量，造成添加劑的浪費(fèi)。

疑問(wèn)五：膩?zhàn)訛槭裁磁魏穸纫刂圃?0.5mm ～ 1mm 之間？

答：膩?zhàn)拥囊淮涡耘魏穸扰c固化干縮強(qiáng)度成正比關(guān)系，干縮強(qiáng)度的增大與膩?zhàn)拥拈_(kāi)裂趨勢(shì)成正比。膩?zhàn)雍穸仍黾?，固化干縮強(qiáng)度增大，開(kāi)裂的趨勢(shì)增大。所以，批刮厚度小于 1mm ，可以有效地降低了固化干縮強(qiáng)度，避免膩?zhàn)娱_(kāi)裂；但是，如果批刮厚度過(guò)薄，則會(huì)造成膩?zhàn)訉邮^(guò)快導(dǎo)致粉化，所以，批刮厚度要大于 0.5mm 。

疑問(wèn)六：刮膩?zhàn)忧皦γ鏋槭裁匆幚砀蓛魶](méi)有浮灰？

答：批刮膩?zhàn)訉?shí)際上是膩?zhàn)雍蛪w的粘合過(guò)程。粘合牢固、結(jié)實(shí)，膩?zhàn)釉诠袒^(guò)程不會(huì)開(kāi)裂。如果有浮灰或墻面疏松，膩?zhàn)訉訜o(wú)法和墻面粘合牢固、結(jié)實(shí)，在膩?zhàn)庸袒^(guò)程中或者四季溫度、濕度的變化的環(huán)境下，膩?zhàn)舆M(jìn)行著無(wú)限重復(fù)的收縮和膨脹，發(fā)生位移、滑動(dòng)，導(dǎo)致膩?zhàn)娱_(kāi)裂。

疑問(wèn)七：膩?zhàn)訛槭裁匆獢嚢韬蠓胖脭?shù)分鐘再攪拌使用？

答：膩?zhàn)?/strong>中的各種有機(jī)添加劑在水中溶解需要一定的時(shí)間，如果不能充分溶解將影響施工性能和后期成膜質(zhì)量，造成添加劑的浪費(fèi)。
